Электросхемы

Правила обращения с электросхемами

Если требуется найти неисправность в электрической системе или дополнительно установить электрооборудование, не обойтись без схемы, изображающей протекание тока и кабельные соединения. Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать. Например, не достаточно, когда к плюсовой клемме фары напряжение прикладывается, а контур на контакте массы не замкнут.

Поэтому кабель массы батареи соединен с кузовом. Однако этого соединения с массой недостаточно, и соответствующий потребитель имеет непосредственно провод массы, чья изоляция, как правило, имеет черный цвет. В отдельные контуры тока могут быть встроены выключатели, реле, предохранители, измерительные приборы, электромоторы или другие электрические элементы. Чтобы иметь возможность подключать эти приборы правильно, отдельные кабели имеют разные цвета.

Цвета кабелей

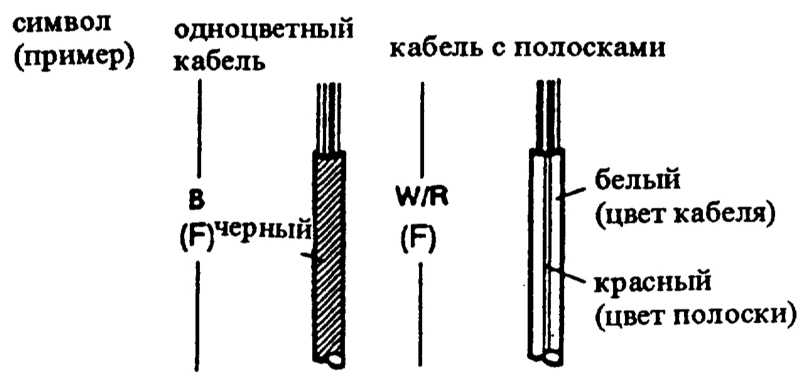

Буквы на отдельных проводниках указывают на цвет кабеля:

1 — символ (пример)

2 — одноцветный кабель

3 — черный

4 — кабель с полосками

5 — белый (цвет кабеля)

6 — красный (цвет полоски)

Одиночные буквы обозначают одноцветный кабель.

Пример:

В — черный. У двухцветных кабелей первая буква указывает на основной цвет кабеля, вторая буква указывает на цвет полоски.

Пример:

W/R обозначает белый кабель с красной полоской. Состоящая рядом буква в скобках служит для обозначения соответствующего кабельного жгута.

Пример:

(F) — передний кабельный жгут в панели приборов и в правом двигательном отсеке.

Цветовые коды кабелей

Код	Цвет
L	синий
B	черный
BR	коричневый
DL	темно-синий
DG	темно-зеленый
G	зеленый
GY	серый
LB	светло-серый
LG	светло-зеленый
N	бежевый
O	оранжевый
P	розовый
R	красный
PU	пурпурный
T	бежевый
W	белый
Y	желтый
V	фиолетовый

Символы штекеров

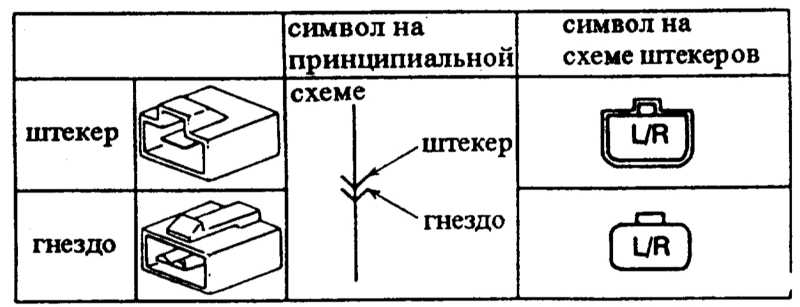

Штекеры и гнезда обозначаются на схеме следующим образом:

Одинаковые штекеры соединены на схеме штриховой линией. Штекер без обозначения цвета бесцветный или белый. Гнезда, которые не используются, обозначены звездочкой (*).

Соединения массы

Соединения массы на схеме, как правило, находятся внизу.

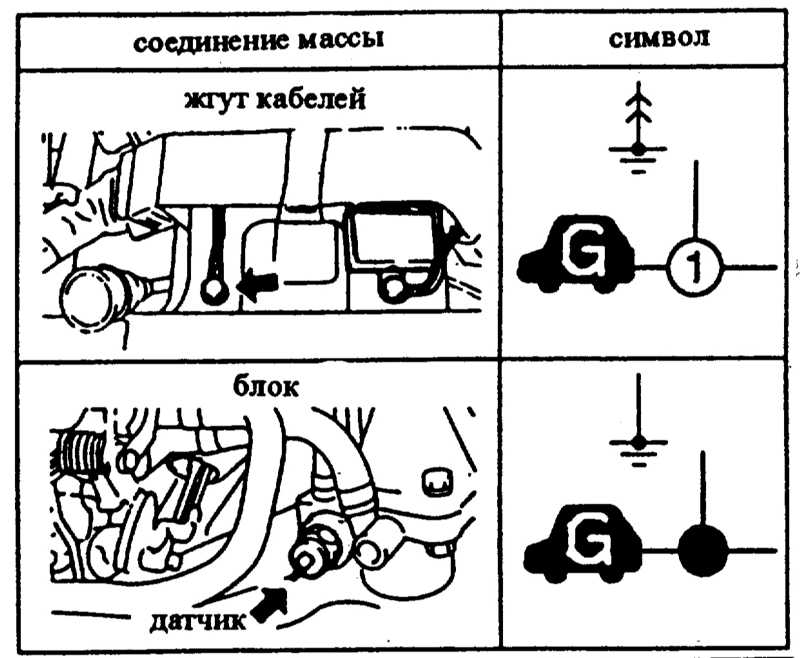

Если соединение массы осуществляется кабелем, точка массы обозначена числом. Если соединение массы осуществляется непосредственно через кузов, это обозначается на схеме закрашенной точкой.

Сокращения на схемах

A	амперы
ABS	антиблокировочная система
ACC	дополнительное оборудование
A/C	кондиционер
A/T	Автоматическая КПП
ALT	генератор
B	батарея
B/L	верхняя часть/отсек для ног
CPU	электронный прибор управления
CCT	коммутационный контур
COMBI	комби
DEF	размораживатель
DIESEL	автомобили с дизельным двигателем
ECU	прибор управления двигателем
EGI	электронная система впрыска
EGR	возврат отработавших газов
ELEC	электрический
F	спереди
FL	спереди слева
FR	спереди справа
F/B	управление
F/I	вентиль впрыска
GEN	генератор
H/D	Печка/размораживатель
HEAT	Печка
HI	дальний свет
IG	зажигание
ILLUMI	освещение
INT	привод с интервалами
J/B	коробка предохранителей
LH	слева
LO	ближний свет
M/T	механическая коробка передач
NC	нормально замкнут (замыкатель)
NO	нормально разомкнут (размыкатель)
OFF	выключен
ON	включен
P/S	сервоуправление
R	сзади
RH	справа
RL	сзади слева
RPM	об/мин = оборотов в минуту
RR	сзади справа
SQ	квадратные миллиметры
SW	выключатель
TEMP	температура
V	вольты
VOL	объемы
W	ватты
