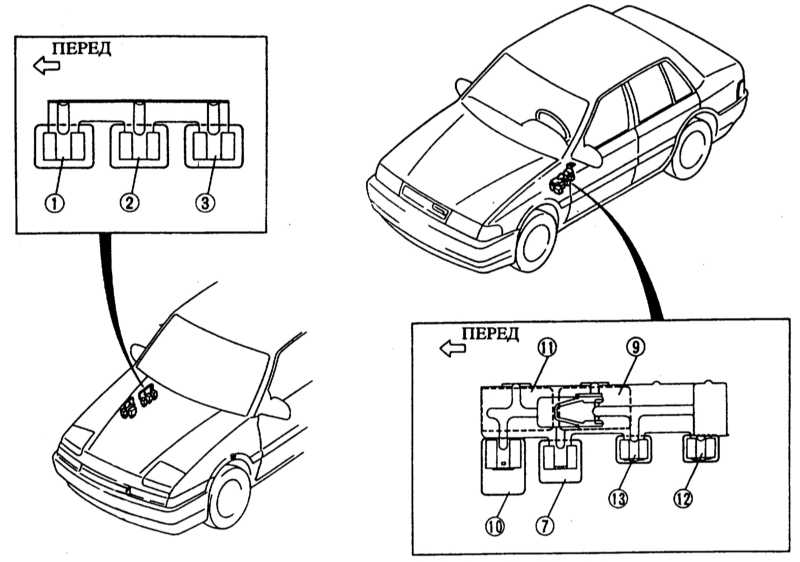

 РЕЛЕ

1 — реле времени обогревателя заднего стекла
2 — реле обогревателя заднего стекла
3 — реле убирающихся фар (хэтчбек)
7 — не занято

9 — прерыватель сигналов поворота
10 — реле времени запирания дверей
11 — проверочное реле стоп-сигналов
12 — реле звукового сигнала
13 — реле подогрева сидений

Количество схем

Из-за большого объема не могут быть приведены все схемы. Приведена подборка самых важных электрических схем.
