  Монтаж лямбда-зонда



Лямбда-зонд служит для регулировки состава отработавших газов на автомобилях с бензиновыми двигателями с регулируемым катализатором. Зонд ввинчен в выпускной коллектор.

 ВНИМАНИЕ !

Кабели подключения лямбда-зонда не должны ремонтироваться или паяться. В случае повреждения кабеля, заменить лямбда-зонд в комплекте.

Проверка

  ПОРЯДОК РАБОТЫ
  1. Прогреть двигатель, стрелка указателя температуры охлаждающей жидкости должна находиться в середине шкалы.
  2. Оставить двигатель работать на холостых оборотах.

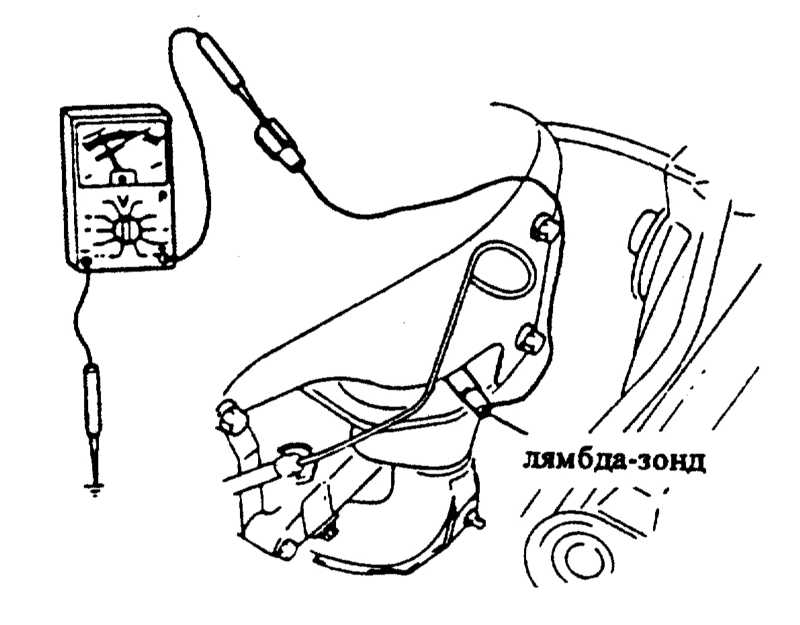

  3. Отключить электрическое соединение и подключить между контактом лямбда-зонда и массой автомобиля вольтметр.
  1. При числе оборотов 3000 об/мин напряжение должно составлять примерно 0,55 В, для этого дать немного газа рычагом дроссельной заслонки.
  1. Несколько раз быстро увеличить число оборотов и дать снизиться. При повышении числа оборотов вольтметр должен показывать напряжение от 0,5 до 1,0 В, при снижении оборотов от 0 до 0,4 В, иначе лямбда-зонд следует заменить. (В мастерской с помощью диагностического прибора может быть проверена чувствительность).

Снятие

  ПОРЯДОК РАБОТЫ
  1. Отключить штекер.

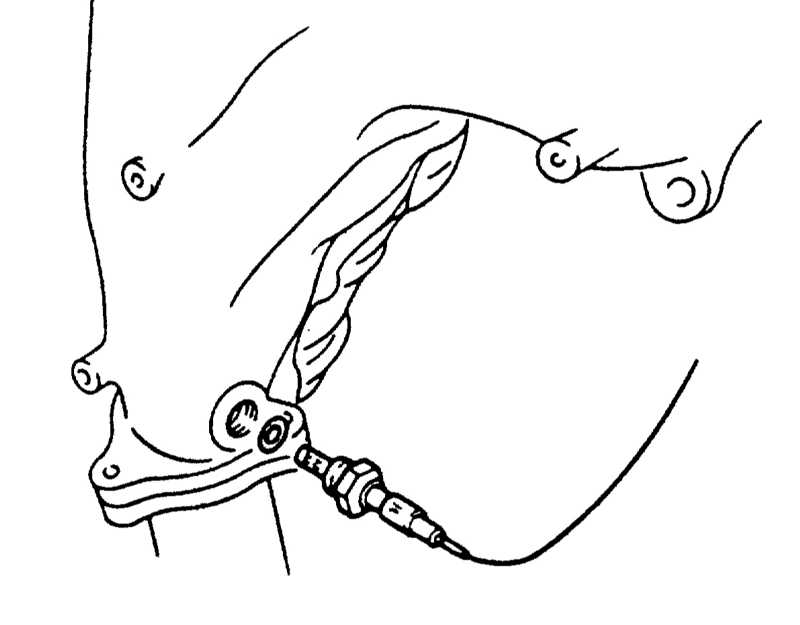

  1. Вывинтить лямбда-зонд на выпускном коллекторе и снять с прокладкой. При необходимости отвинтить сначала теплозащитный экран.

Установка

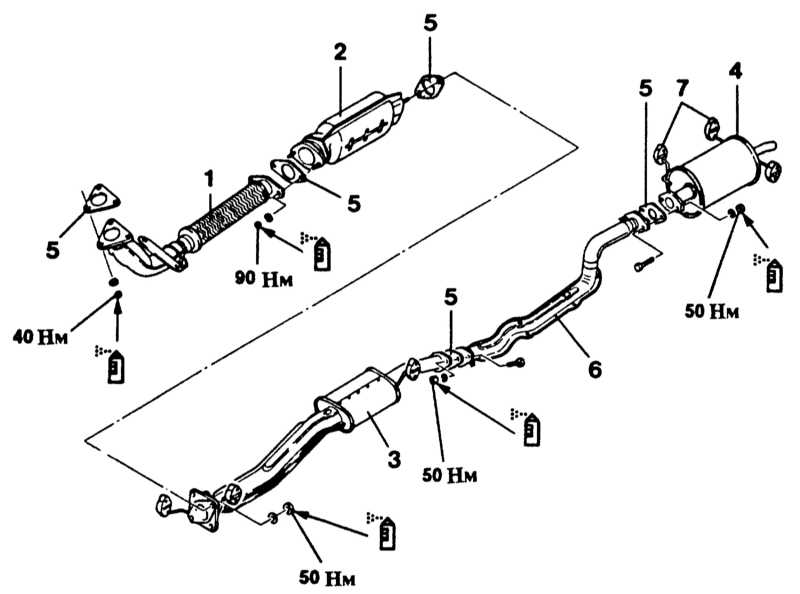

MAZDA 323 4 WD (полный привод)

1 — приемная труба глушителя
2 — катализатор
3 — средний глушитель
4 — задний глушитель

5 — прокладка (заменить)
6 — промежуточная труба
7 — резиновое крепление

смазать (высокотемпературная смазка)

 ВНИМАНИЕ !

При замене брать лямбда-зонд только того же исполнения.


  ПОРЯДОК РАБОТЫ
  1. Очистить резьбу.
  2. Покрыть специальной смазкой BOSH резьбу только лямбда-зонда. Новые зонды уже покрыты этой смазкой. Смазка не должна попасть на шлицы или отверстия тела датчика. По возможности не касаться тела нового лямбда-зонда, не пачкать его.
 ВНИМАНИЕ !

Если датчик ввинтить без специальной высокотемпературной пасты, с течением времени резьба прочно прикипит и лямбда-зонд нельзя будет вывинтить.

  1. Ввинтить лямбда-зонд с прокладкой и затянуть с усилием 40 Нм.
  2. Подключить штекер к лямбда-зонду.
