Приборы

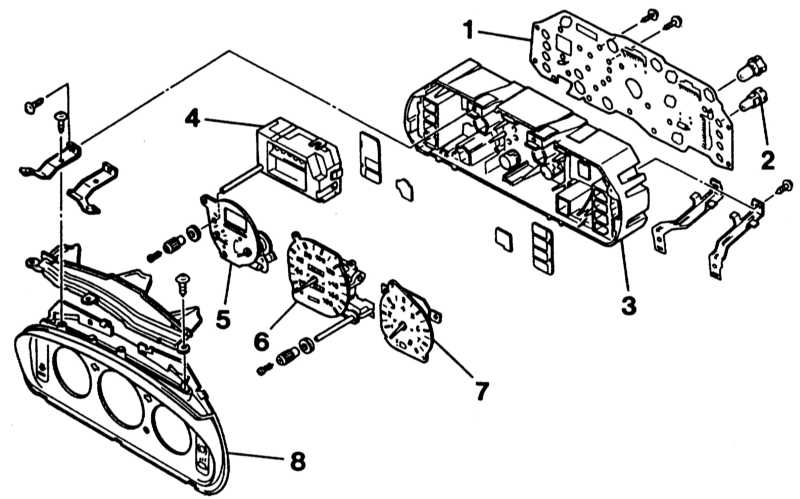

Хэтчбек с 10/89 г. вып.


1 — печатная плата 2 — контрольная лампа с патроном 3 — корпус приборного щитка 4 — часы 5 — указатель температуры охлаждающей жидкости и запаса топлива	6 — спидометр 7 — тахометр 8 — крышка корпуса приборного щитка

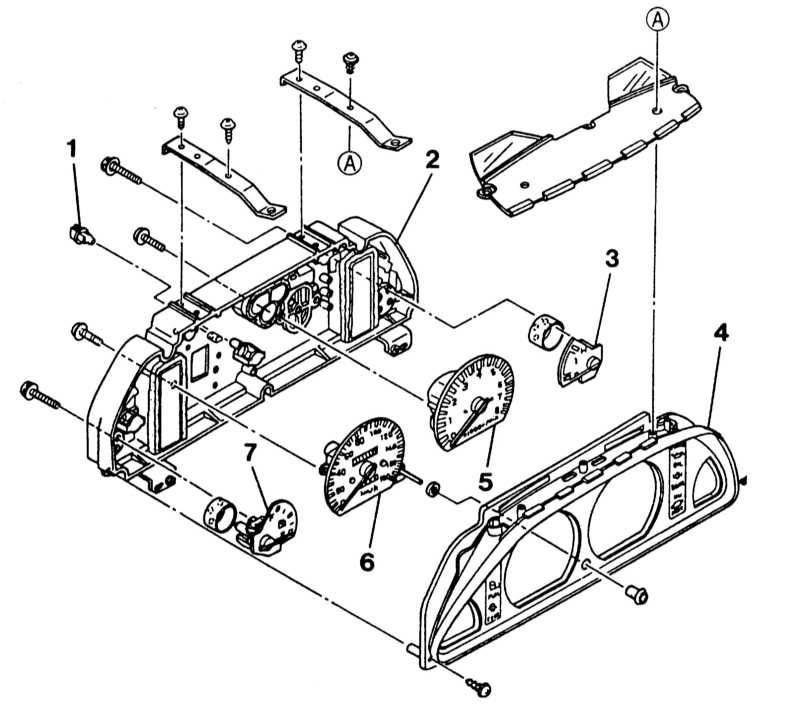

Седан /компакт с 10/89 г. вып.


1 — контрольная лампа с патроном 2 — корпус приборов 3 — указатель температуры охлаждающей жидкости 4 — крышка корпуса приборного щитка	5 — тахометр 6 — спидометр 7 — указатель запаса топлива

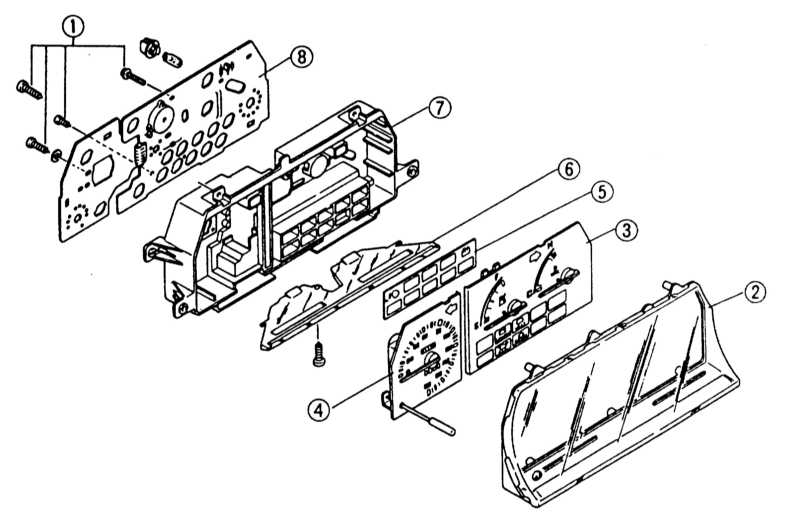

9/85 — 9/89 г. вып.


1 — болты 2 — крышка корпуса приборного щитка 3 — указатель температуры охлаждающей жидкости и запаса топлива 4 — спидометр	5 — накладка сигнальных огней 6 — табло 7 — корпус приборов 8 — печатная плата

ПОРЯДОК РАБОТЫ

Привинтить вал спидометра к коробке передач. Проложить вал так, чтобы он не был согнут. Вставить резиновую прокладку в направляющую втулку переборки двигательного отсека.
Вставить и привинтить козырек.
Если снят, установить выключатель на рулевую колонку. Следить, чтобы при этом рычаг сигналов поворота находился в среднем положении, иначе может быть поврежден возвращающий кулачок.
Установить облицовку рулевой колонки.
Установить рулевое колесо, смотрите Главу - Подвеска и рулевое управление, Раздел Руль.
Подключить кабель массы батареи.
Если имеются, установить время на часах и задать защитный код радиоприемника.
