Вентилятор печки

С 10/89 г. вып.

Снятие

ПОРЯДОК РАБОТЫ

Отключить кабель массы от батареи.

ВНИМАНИЕ !

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе - Монтаж аккумулятора.

Снять бардачок, смотрите Главу - Кузов и шины, Раздел Приборная панель.

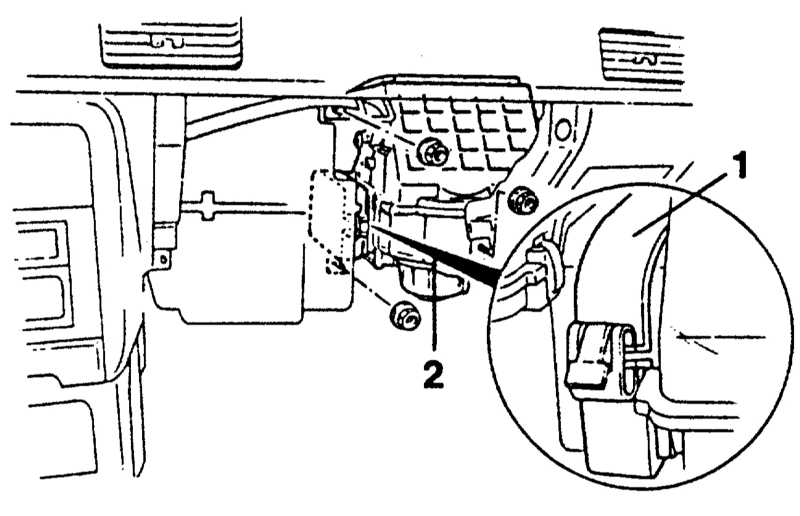

Отвинтить корпус вентилятора -2-.
Ослабить скобу крепления и вынуть уплотнительную пластину -1- вместе с блоком вентилятора.
Разобрать блок вентилятора или отвинтить предрезисторы.

Установка

ПОРЯДОК РАБОТЫ

Установить и привинтить вентилятор.
Сжать уплотнительную пластину и закрепить скобой крепления.
Подключить кабель массы к батарее.
Если имеются, установить время на часах и задать защитный код радиоприемника.

С 9/85 по 9/89 г. вып.

ПОРЯДОК РАБОТЫ

Отключить кабель массы от батареи.

ВНИМАНИЕ !

Снять облицовку внизу панели приборов.
Снять бардачок, смотрите Главу - Кузов и шины, Раздел Приборная панель.
Снять черный стальной держатель в верхней части бардачка.
Снять воздушный канал между коробкой отопителя и блоком вентилятора.

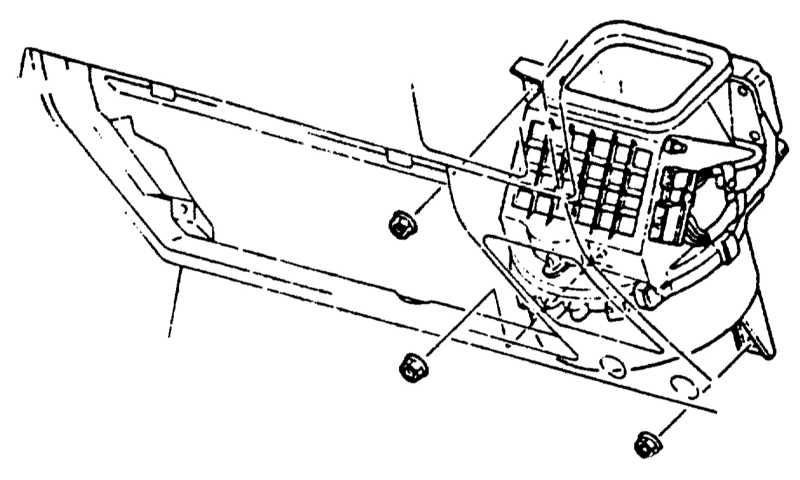

Отвинтить 3 гайки крепления корпуса вентилятора.
Снять трос впускной воздушной заслонки.

Отсоединить многоконтактный штекер.

Вынуть вентилятор.

Установка

ПОРЯДОК РАБОТЫ

Установить и привинтить вентилятор.
Подключить многоконтактный штекер.
Установить трос впускной воздушной заслонки.
Надеть воздушный канал.
Установить стальной держатель в бардачке.
Установить бардачок.
Установить нижнюю облицовку.
Подключить кабель массы к батарее.
Если имеются, установить время на часах и задать защитный код радиоприемника.
