Распределитель зажигания

Распределитель зажигания приводится в действие непосредственно от распредвала. Он находится на головке цилиндров со стороны маховика.

Снятие

ПОРЯДОК РАБОТЫ

Отключить кабель массы от батареи.

ВНИМАНИЕ !

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе - Монтаж аккумулятора.

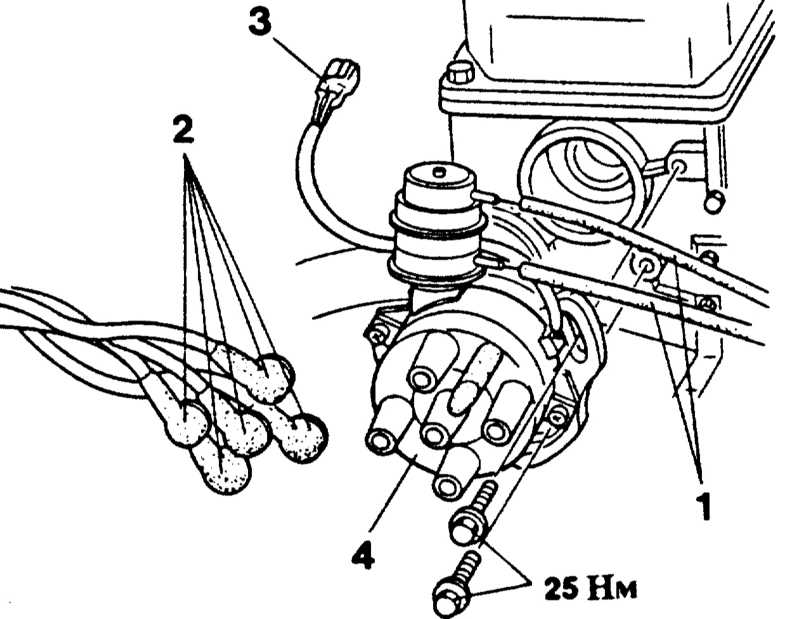

Если имеется, отключить вакуумный трубопровод -1- от распределителя зажигания.

Отвинтить 2 болта крепления и отложить в сторону крышку распределителя -4- в комплекте с кабелями зажигания -2-.
Отключить штекер -3-.
Вывинтить болты крепления распределителя зажигания.
Вынуть распределитель из головки цилиндров.

Установка

ПОРЯДОК РАБОТЫ

Проверить сальник на основании распределителя на наличие повреждений.
Смазать сальник моторным маслом.

До 9/89 г. вып.

ПОРЯДОК РАБОТЫ

Установить поршень 1-го цилиндра в положение зажигания

Вставить распределитель, при этом помеченная сторона скобы на вале распределителя должна совпадать с меткой на корпусе распределителя.

Установить болты крепления и привинтить распределитель.

С 10/89 г. вып.

ПОРЯДОК РАБОТЫ

Вставить распределитель, при этом следить, чтобы захват на распределителе вошел в паз на распредвале. Для этого слегка нажать распределитель в отверстие и одновременно повернуть вал с ротором распределителя, пока он не защелкнется и ротор не перестанет вращаться.

ВНИМАНИЕ !

Захват распределителя может находится в пазе распредвала только в одном положении.

Выровнять распределитель так, чтобы резьбовые отверстия стояли в середине продольных отверстий. Установить болты крепления и затянуть с усилием 25 Нм.
Очистить крышку распределителя изнутри, проверить на наличие трещин и следов нагара, при необходимости заменить.
Надеть крышку распределителя и привинтить 2-мя болтами.
Надеть штекер.
Если был снят, подключить вакуумный трубопровод к вакуумному устройству распределителя.
Подключить кабель массы батареи.
Если имеются, установить время на часах и задать защитный код радиоприемника.
Проверить момент зажигания, при необходимости отрегулировать.
