Задние тормозные колодки

Перемена местами колодок правого и левого колес недопустима. Перемена местами может привести к неравномерному тормозному воздействию. Обязательно одновременно заменять все колодки одной оси, даже если границы износа достигла только одна колодка. Если колодки будут устанавливаться снова, перед снятием их следует пометить.

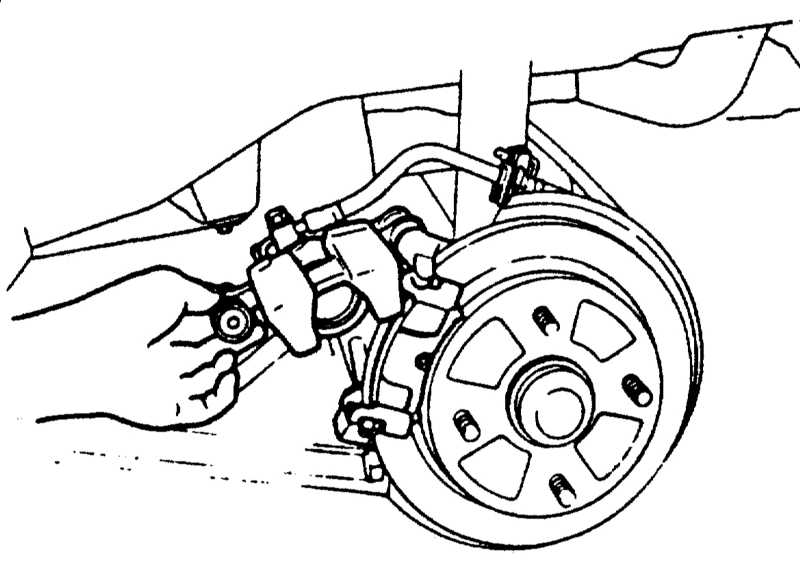

6. Автомобили до 9/89 г. вып. и модели "универсал": Вывинтить нижний направляющий палец корпуса суппорта. На автомобилях с 10/89 г. вып.: Отвинтить верхний направляющий палец, дополнительно освободить тормозной шланг из направляющей на амортизационной стойке.

7. Откинуть корпус поршня вверх и подвесить на проволоку к кузову, чтобы тормозной шланг не был нагружен.

Тормозной шланг не снимать, иначе систему будет необходимо прокачать.

8. Автомобили до 9/89 г. вып. и модели "универсал": вынуть тормозные колодки с 2-мя верхними и нижними пружинами и 2-мя противоскрипными пластинами.

9. Автомобили с 10/89 г. вып., кроме моделей "универсал": Вынуть пружину -3-отверткой из отверстий тормозных колодок. Затем вынуть колодки -4- вместе с пружинами -6- и противоскрипной пластиной -5-.

5. Медленно ввернуть поршень вправо, по часовой стрелке, с помощью специального приспособления, до упора. Затем повернуть поршень так, чтобы пазы стояли прямо.

Поршень тормоза должен быть ввинчен. Если его просто вдвинуть, автоматически разрушится Как отрегулировать ручник в суппорте.

6. Специальный инструмент для ввинчивания входит в упорные пазы, так что поршень можно поворачивать. Если специального приспособления нет, можно изготовить нечто подобное своими силами или обратиться в мастерскую.

При ввинчивании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок. Наблюдать за уровнем жидкости в бачке, возможно откачать часть жидкости отсосом. Для откачивания тормозной жидкости использовать отсос или пластиковую бутылку, которая предназначается только для тормозной жидкости. Не использовать питьевую посуду.

Тормозная жидкость ядовита и ни в коем случае не должна отсасываться ртом через шланг. После замены колодок не должна быть превышена отметка "МАХ" на расширительном бачке, так как жидкость при нагревании расширяется. Вытекающая жидкость стекает вниз на тормозной цилиндр, разрушает лак и вызывает коррозию.

Паста ни в коем случае не должна попасть на тормозную накладку или на тормозной диск.

10. Вставить обе тормозные колодки с противоскрипными пластинами и откинуть корпус поршня вниз. При этом выпуклость на внутренней тормозной колодке войдет в упорный паз поршня. При откидывании вниз следить, чтобы манжета не была повреждена.

11. Автомобили с 10/89 г. вып., кроме моделей "универсал": Вставить пружину -3- в отверстия тормозных колодок.

12. Привинтить нижний, на автомобилях с 10/89 г. вып. верхний направляющий палец на держателе суппорта с усилием 20 Нм. Закрепить тормозной шланг в креплении на амортизационной стойке.

Несколько раз выжать педаль тормоза, пока не почувствуется ощутимое сопротивление. За счет этого устанавливается регулировочное устройство стояночного тормоза.

На первых 200 км не следует совершать полные торможения.
