Монтаж генератора

Бензиновый двигатель

Снятие

ПОРЯДОК РАБОТЫ

Отключить кабель массы от батареи.

ВНИМАНИЕ !

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе - Монтаж аккумулятора.

Отключить многоконтактный штекер -2- позади генератора.

Отвинтить основной кабель -3- от клеммы В.
Снять клиновой ремень, смотрите Главу - Двигатель, Раздел Клиновой ремень.
Отвинтить болты на кронштейне генератора, а также на натяжной скобе и снять генератор.

Установка

ПОРЯДОК РАБОТЫ

Вставить генератор и привинтить к кронштейну, не затягивая окончательно.
Вставить натяжной болт.
Проверить износ клинового ремня, при необходимости заменить.
Наложить и натянуть клиновой ремень, смотрите Главу - Двигатель, Раздел Клиновой ремень.
Затянуть болт крепления с усилием 50 Нм, натяжной болт с усилием 25 Нм.
Подключить к генератору электрические провода.
Подключить кабель массы к батарее.
Если имеются, установить время на часах и задать защитный код радиоприемника.

Дизель

Снятие

ПОРЯДОК РАБОТЫ

Отключить кабель массы от батареи.

ВНИМАНИЕ !

Поднять переднюю часть автомобиля, смотрите Главу - Введение.

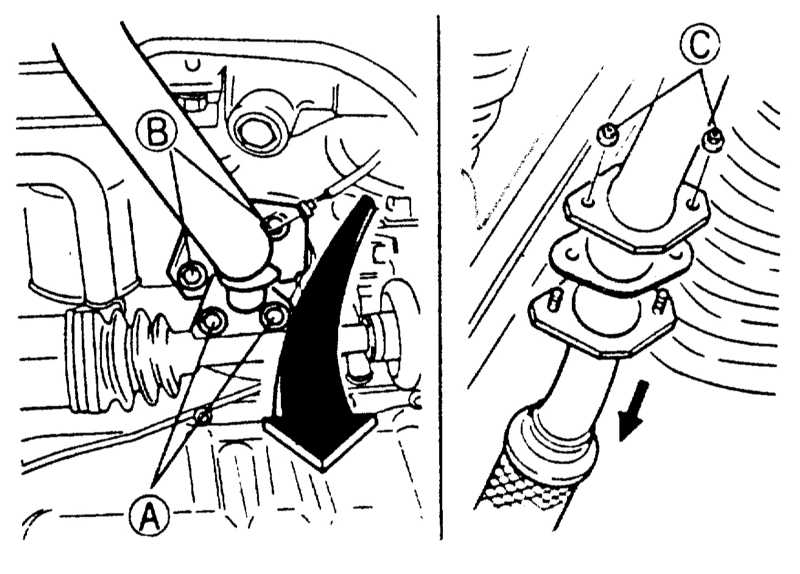

Отвинтить приемную трубу глушителя.

Отключить вакуумные шланги -2-, предварительно ослабив и сдвинув хомуты.

Отсоединить масляные шланги -3-. Собрать вытекающее масло. Накрыть окружающие детали тряпкой.
Отсоединить многоконтактный штекер -5- позади генератора.
Отвинтить основной кабель -4- от клеммы В.
Снять клиновой ремень -6-, смотрите Главу - Двигатель, Раздел Клиновой ремень.
Отвинтить болты на кронштейне генератора, а также на натяжной скобе и вынуть генератор -7- вниз.

Установка

ПОРЯДОК РАБОТЫ

Вставить генератор и привинтить к кронштейну, не затягивая окончательно.
Вставить натяжной болт.
Проверить износ клинового ремня, при необходимости заменить.
Наложить и натянуть клиновой ремень, смотрите Главу - Двигатель, Раздел Клиновой ремень.
Затянуть болт крепления с усилием 50 Нм, натяжной болт c усилием 25 Нм.
