Тяговое реле

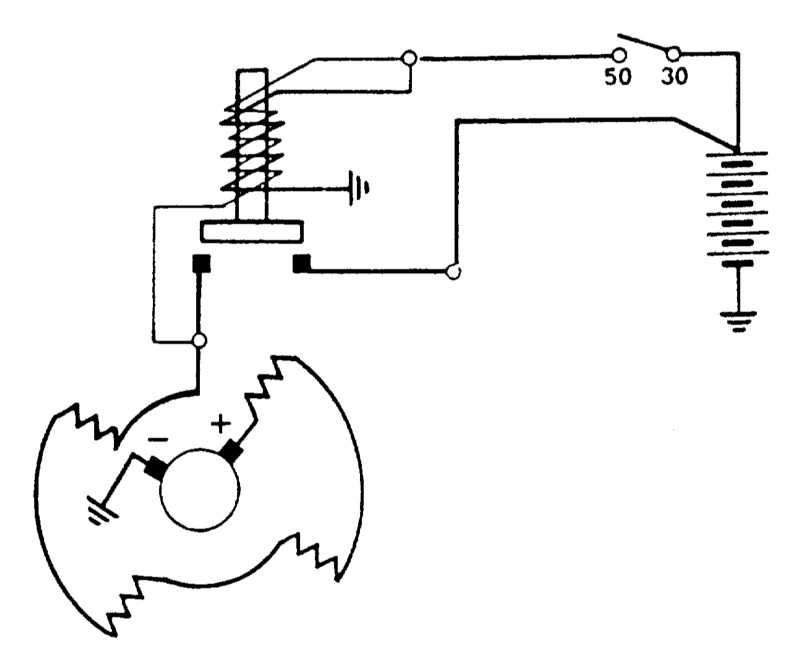

Схема включения
При неисправности тягового реле шестерня в стартере не входит в зубчатый венец маховика. Из-за этого стартер не может провернуть коленвал. Этот дефект встречается чаще чем повреждение самого мотора стартера.
Проверка
|
ПОРЯДОК РАБОТЫ
|
- Снять стартер.
|
- Отключить кабель обмотки возбуждения от клеммы С.
|
- Подключить тяговое реле вспомогательными кабелями к батарее. Шестерня стартера должна выдвинуться наружу.
 ВНИМАНИЕ !
Кабели могут быть подключены максимум на 10 секунд, иначе перегорит обмотка тягового реле.
|
- Отключить кабель массы от клеммы С. Шестерня стартера должна остаться отжатой, иначе заменить реле.
- Отключить кабель массы на корпусе стартера, шестерня должна втянуться, иначе заменить.
|
|

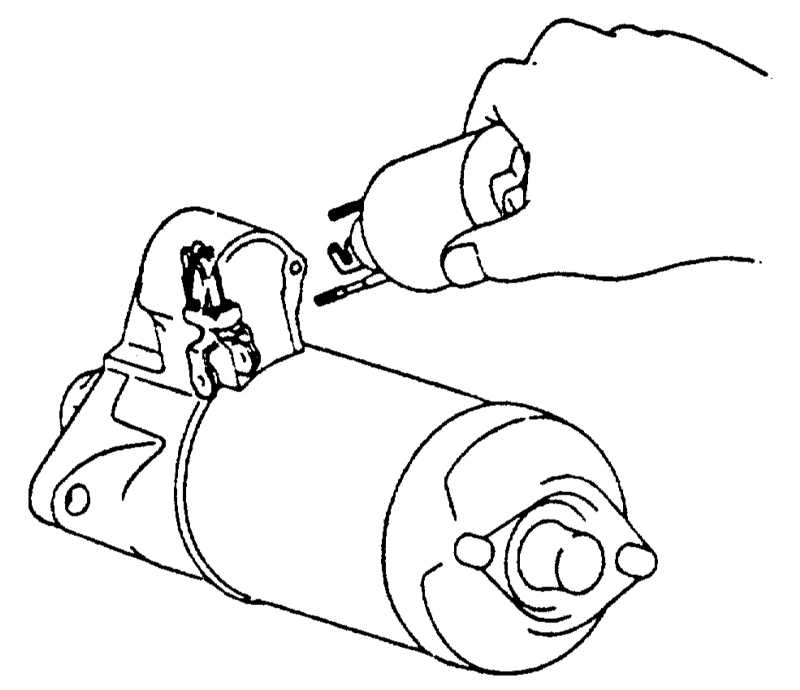

Снятие
|
ПОРЯДОК РАБОТЫ
|
|
- Отвинтить 2 болта крепления и клемму кабеля реле от корпуса привода и отсоединить тяговое реле. Снять шайбы.
|
|
|
Установка
|
ПОРЯДОК РАБОТЫ
|
- Установить тяговое реле с шайбами, присоединить к рычагу стартера и привинтить с небольшим усилием (5 Нм).
- Проверить тяговое реле, как описано выше.
- Установить стартер.
|
|
|
