Проверка мотора стеклоочистителя

Мотор стеклоочистителя находится в водонепроницаемом кожухе под ветровым стеклом, мотор заднего стеклоочистителя находится в дверце задка. Для проверки должна быть снята соответствующая облицовка. В дальнейшем будет рассматриваться мотор переднего стеклоочистителя, с задним стеклоочистителем поступать соответствующим образом.

Проверка переднего стеклоочистителя

ПОРЯДОК РАБОТЫ

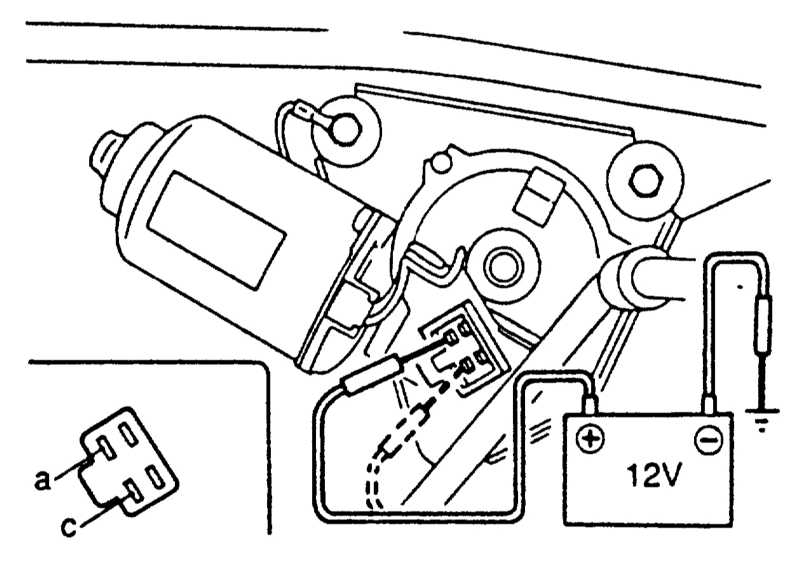

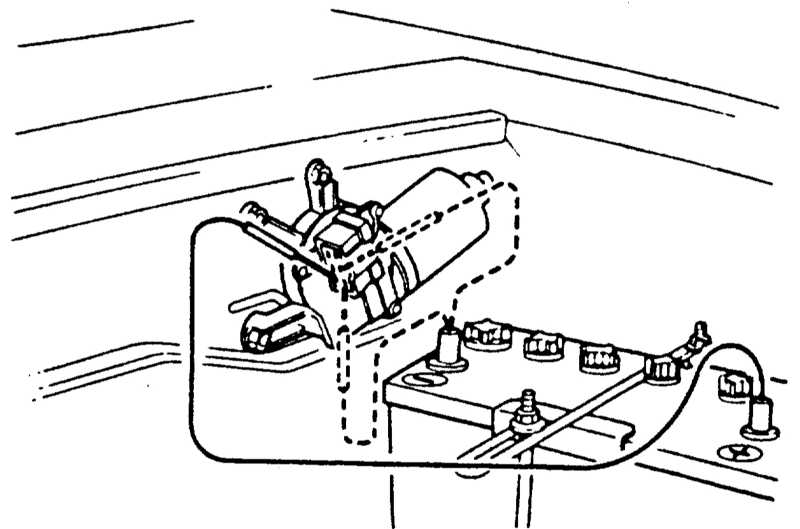

Сначала выяснить, неисправен ли мотор очистителя или подача напряжения. Для этого действовать следующим образом. Отсоединить многоконтактный штекер на моторе стеклоочистителя. С 10/89 г. вып. Подать с помощью вспомогательного кабеля напряжение от плюсового полюса батареи на клемму с. (Минусовый полюс мотора соединен с минусом батареи через кузов). Мотор стеклоочистителя должен теперь работать на 1-й ступени (медленно). Если он не работает, значит, неисправен мотор или 1-я ступень. Подключить плюсовый кабель к клемме а слева от клеммы с. Мотор должен теперь работать быстро на 2-й ступени.

Проверка заднего стеклоочистителя

ПОРЯДОК РАБОТЫ

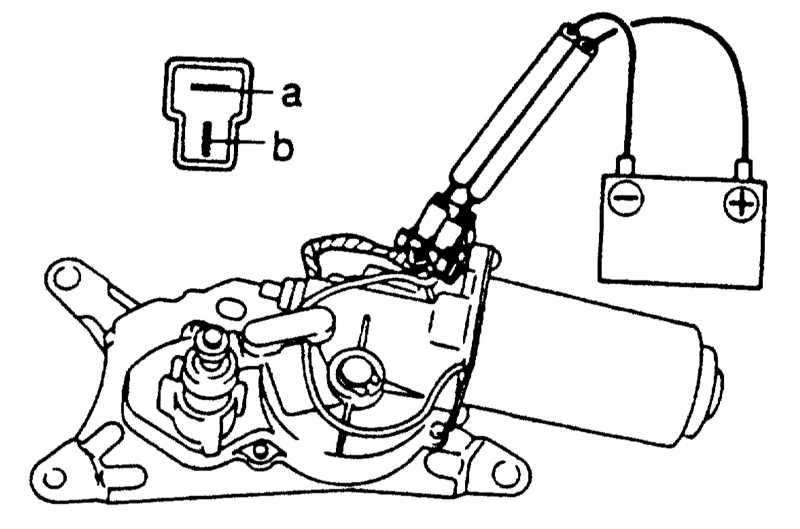

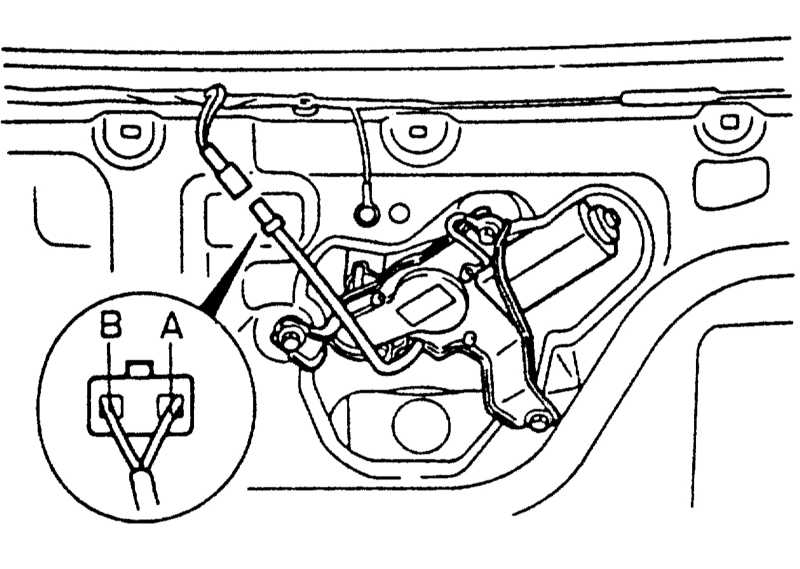

Подключить плюсовый кабель батареи к клемме А, а массу к клемме В штекера и проверить, работает ли мотор. Затем отключить массу от клеммы В и сразу соединить с корпусом мотора. Мотор должен доработать до положения останова и остановиться.   9/85-9/89 г. вып. Подать вспомогательным кабелем напряжение от плюсового полюса батареи на клемму b. Массу от минусового полюса батареи подключить к клемме а. Клемма b находится слева внизу, клемма а справа внизу. Мотор стеклоочистителя должен работать на 1-ой ступени (медленно). Если он не работает, значит, неисправен мотор или 1-ая ступень. Подключить минусовый кабель к клемме с. Клемма с находится над клеммой а. Мотор должен теперь работать на 2-ой ступени (быстро).
